Kabelberekening 10 kV

Uw partner voor betrouwbare en kostenefficiënte kabeloplossingen

Bent u betrokken bij een nieuw middenspanning of hoogspanning project en op zoek naar een deskundige partner voor uw kabelontwerp? HVE Engineering B.V. is uw betrouwbare partner voor alle aspecten van kabelontwerp op maat. Wij bieden uitgebreide engineeringdiensten, speciaal gericht op middenspanning en hoogspanning, waarbij veiligheid, efficiëntie, en kostenoptimalisatie altijd centraal staan.

Bij HVE Engineering B.V. combineren we diepgaande technische kennis met geavanceerde software en tools om kabelontwerpen te leveren die voldoen aan de strengste eisen en normen. Of het nu gaat om belastbaarheidsberekeningen, kortsluitberekeningen of het selecteren van de meest geschikte kabeltypen, wij bieden oplossingen die volledig aansluiten bij uw projectbehoeften.

Deskundig kabelontwerp

Kabelontwerp is een complex proces dat niet alleen afhangt van de mechanische en elektrische eigenschappen van de kabel, maar ook van factoren zoals installatieomstandigheden, omgevingsinvloeden, en lange-termijn efficiëntie. Om deze uitdagingen aan te gaan, maakt HVE Engineering B.V. gebruik van toonaangevende softwarepakketten, waaronder Vision Cable Analysis en CYMCAP, om nauwkeurige belastbaarheids- en kortsluitberekeningen uit te voeren.

Onze aanpak van kabelontwerp wordt ondersteund door de laatste normen in de industrie, waaronder:

• IEC 60287: Deze norm behandelt de berekening van de continue stroomcapaciteit van kabels, waarbij zowel de thermische eigenschappen van de kabels als de omgevingsomstandigheden worden meegenomen.
• IEC 60853: Deze norm gaat dieper in op de dynamische stroomcapaciteit van kabels onder kortstondige belastingstoestanden.
• IEC 60909: Dit is de internationale standaard voor het berekenen van kortsluitstromen in elektrische systemen, een essentiële parameter bij het kiezen van de juiste kabel voor uw project.

Met deze normen als uitgangspunt, kunnen wij verzekeren dat uw kabelontwerp voldoet aan de vereisten op het gebied van veiligheid, prestaties en duurzaamheid.

Uitgebreide belastbaarheidsberekeningen voor middenspannings- en hoogspanningskabels

Belastbaarheidsberekeningen zijn een essentieel onderdeel van elk kabelontwerp, vooral bij hoogspannings- en middenspanningsprojecten waar grote hoeveelheden energie worden overgedragen. De belasting van een kabel hangt af van een breed scala aan factoren, zoals de stroomsterkte, de omgevingstemperatuur, de diepte van de installatie, en de warmteafgiftecapaciteit van de bodem of lucht.

Bij HVE Engineering B.V. maken we gebruik van Vision Cable Analysis en CYMCAP om deze belastingen nauwkeurig te berekenen en te voorspellen. Dit stelt ons in staat om de juiste kabeltypen te selecteren die niet alleen aan de huidige, maar ook aan toekomstige belastingseisen kunnen voldoen. Onze belastbaarheidsberekeningen omvatten:

• Thermische belasting: Hoeveel warmte kan de kabel afvoeren zonder dat de interne isolatie wordt beschadigd?
• Continue belastbaarheid: Welke maximale stroom kan door de kabel lopen onder normale bedrijfsomstandigheden?
• Kortdurende piekbelastingen: Wat is de kortstondige capaciteit van de kabel tijdens verhoogde belastingstoestanden?

Dankzij deze berekeningen kunnen we ervoor zorgen dat uw kabels op lange termijn betrouwbaar presteren, zelfs onder zware omstandigheden. Dit verhoogt niet alleen de veiligheid en efficiëntie van uw elektrische systeem, maar minimaliseert ook het risico op ongeplande uitval.

Nauwkeurige kortsluitberekeningen voor veilige kabelselectie

Naast belastbaarheidsberekeningen is het ook van cruciaal belang om de kortsluitvastheid van de kabels te bepalen. Kortsluitingen vormen een van de grootste risico’s in elektrische installaties, en het is essentieel dat de gekozen kabels bestand zijn tegen de extreme krachten en temperaturen die tijdens een kortsluiting kunnen optreden.

Bij HVE Engineering B.V. maken we gebruik van de internationale norm IEC 60909 voor het berekenen van toelaatbare kortsluitstromen. Door deze normen te volgen, kunnen wij nauwkeurig bepalen welke kabeltypen de mechanische en thermische stress van een kortsluiting kunnen weerstaan. Onze kortsluitberekeningen omvatten onder andere:

• Thermische effecten van kortsluitstromen: Hoeveel warmte wordt gegenereerd tijdens een kortsluiting en kan de kabel dit veilig verwerken?
• Mechanische krachten: Welke mechanische spanningen worden op de kabel uitgeoefend tijdens een kortsluiting en kan de kabel deze krachten weerstaan zonder te breken of beschadigd te raken?

Door een combinatie van kortsluit- en belastbaarheidsberekeningen kunnen wij kabels selecteren die niet alleen betrouwbaar presteren tijdens normaal gebruik, maar ook bestand zijn tegen onverwachte gebeurtenissen zoals kortsluitingen.

Op maat gemaakte Kabelontwerpen met duidelijke rapportage

Elk project is uniek, en daarom bieden wij bij HVE Engineering B.V. kabelontwerpen op maat. Ons team van ervaren ingenieurs werkt nauw samen met u om te begrijpen welke specifieke eisen en uitdagingen uw project met zich meebrengt. Op basis hiervan voeren wij gedetailleerde berekeningen uit om de optimale kabeloplossing te bepalen.

Het eindresultaat is een duidelijk en gedetailleerd rapport waarin de kabeltypen worden aanbevolen die het best passen bij uw project, rekening houdend met factoren zoals:

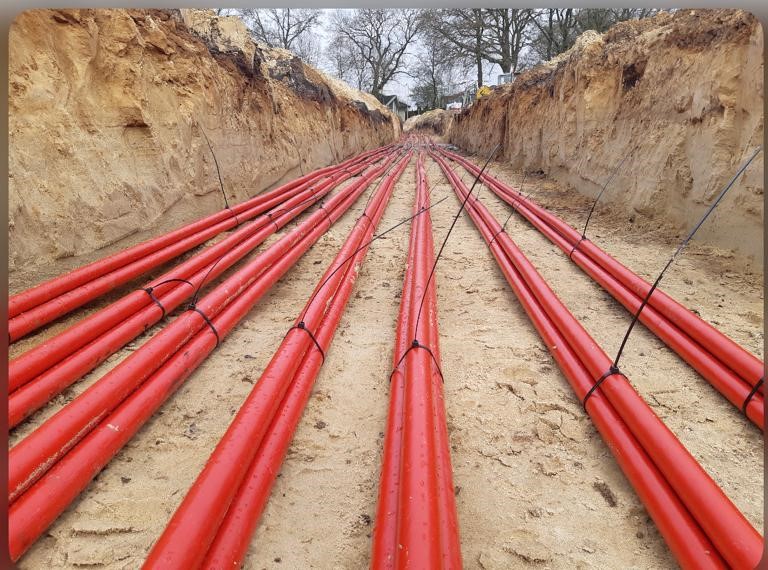

• Ligging: Hoe en waar worden de kabels geïnstalleerd (ondergronds, bovengronds, in goten, etc.)?
• Omgevingsfactoren: Temperatuur, vochtigheid en bodemcondities kunnen allemaal van invloed zijn op de prestaties van de kabels.
• Toekomstige uitbreidingen: Is er ruimte voor toekomstige uitbreidingen of wijzigingen in het elektrische netwerk?

Onze rapporten bieden een helder overzicht van alle belangrijke parameters en prestaties, zodat u volledig inzicht heeft in de kabeloplossing die wij aanbevelen.

Optimalisatie van kabelontwerpen met netto contante waarde berekeningen

Naast de technische prestaties van kabels, kijken wij bij HVE Engineering B.V. ook naar de economische kant van het verhaal. Elektrische installaties zijn immers een grote investering, en het is van belang dat u niet alleen kiest voor een oplossing die technisch voldoet, maar ook economisch optimaal is.

Daarom bieden wij de mogelijkheid om een Netto Contante Waarde (NCW) analyse uit te voeren. Hierbij kijken wij naar zowel de investeringskosten als de operationele kosten (zoals energieverliezen) over de levensduur van de kabelverbinding. Onze NCW-analyse houdt rekening met:

• Investeringskosten: De initiële kosten van aanschaf en installatie van de kabels.
• Onderhoudskosten: Verwachte onderhoudskosten over de levensduur van de installatie.
• Energieverliezen: Hoeveel energie gaat verloren tijdens het transport door de kabel en wat zijn de bijbehorende kosten?

Met een NCW-analyse kunnen we u helpen bij het kiezen van het meest kostenefficiënte kabeltype, zodat u niet alleen op korte termijn kosten bespaart, maar ook op de lange termijn profiteert van een lagere Total Cost of Ownership (TCO).

Betrouwbare middenspannings- en hoogspanningskabelontwerpen met HVE Engineering B.V.

Bij HVE Engineering B.V. begrijpen we dat elke kabelverbinding een cruciale rol speelt in het succes van uw middenspanning- of hoogspanningsproject. Daarom zetten we onze expertise, geavanceerde tools en toewijding in om de beste oplossingen voor uw project te ontwerpen. Door te voldoen aan internationale normen en geavanceerde berekeningen toe te passen, leveren wij ontwerpen die niet alleen veilig en betrouwbaar zijn, maar ook economisch aantrekkelijk.

Of u nu een nieuw kabelontwerp nodig heeft voor een uitbreidingsproject, of een optimalisatie wilt voor uw bestaande kabelsysteem, HVE Engineering B.V. staat klaar om u te ondersteunen met deskundig advies en op maat gemaakte oplossingen.
